Peisajul energetic global trece printr-o transformare fundamentală. Creșterea tarifelor la electricitate, proliferarea rapidă a energiei solare pe acoperiș și nevoia urgentă de a reduce dependența de rețea au împins tehnologia hibridă cu invertoare de la o soluție de nișă la o cerință generală pentru sistemele energetice rezidențiale și comerciale. În centrul acestei schimbări se află invertorul hibrid bazat pe PV și stocarea energiei bateriei - un dispozitiv care face mult mai mult decât simpla transformare a energiei solare DC în electricitate AC utilizabilă. Acesta orchestrează în mod activ fluxul de energie prin mai multe surse pentru a maximiza autoconsumul, a minimiza costurile și a asigura continuitatea aprovizionării.
Ce face de fapt un invertor hibrid
A invertor hibrid este în principiu un dispozitiv de gestionare a energiei multidirecționale. Spre deosebire de un invertor standard care convertește doar ieșirea solară DC în AC pentru utilizare imediată sau export în rețea, un invertor hibrid gestionează simultan puterea de la panourile fotovoltaice, un sistem de stocare a energiei bateriei (BESS), rețeaua de utilități și, opțional, un generator de rezervă. Acesta decide în timp real din ce sursă să folosească, dacă să încarce bateria și când să exporte surplusul de energie - totul pe baza logicii de prioritate configurabile și a datelor de consum în timp real.
Această capacitate este ceea ce face ca invertoarele hibride să fie esențiale pentru obținerea parității energetice - punctul în care costul energiei autogenerate și stocate automat este egal sau scade sub prețurile de import ale rețelei. Prin schimbarea inteligentă a sarcinilor și evitând importurile de rețea cu tarife de vârf, un sistem de invertor hibrid bine configurat poate reduce dramatic facturile de energie electrică, servind, de asemenea, drept o rezervă rezistentă în timpul întreruperilor.
Arhitectura de bază: Cum sunt structurate căile de alimentare
Înțelegerea arhitecturii interne a unui invertor hibrid ajută operatorii și instalatorii să ia decizii mai bune de configurare și dimensionare. Un invertor hibrid bazat pe PV și stocarea bateriei integrează de obicei mai multe blocuri funcționale cheie într-o singură unitate:
- Încărcător solar MPPT : Urmărește punctul de putere al matricei fotovoltaice pentru a extrage energia în condiții variabile de iradiere și temperatură. Modelele de ultimă generație includ două sau mai multe trackere MPPT independente pentru a gestiona matrice cu orientări diferite sau profiluri de umbrire.
- Convertor bidirecțional de baterie : Încarcă bateria de la solar sau de la rețea și o descarcă pentru a alimenta sarcini. Eficiența în ambele direcții de încărcare și de descărcare are un impact direct asupra pierderilor dus-întors ale sistemului, astfel încât eficiența invertorului de peste 97% este preferată pentru aplicațiile cu cicluri mari.
- Interfață grilă și anti-insulare : Gestionează sincronizarea cu rețeaua de utilități pentru import/export fără întreruperi și include protecție anti-insulare obligatorie pentru a preveni alimentarea inversă în timpul întreruperii rețelei, conform standardelor precum IEEE 1547 și VDE-AR-N 4105.
- Bypass AC și comutator de transfer : În modurile off-grid sau de rezervă, invertorul comută sarcinile de la rețea la baterie/alimentare solară, de obicei în 10-20 milisecunde, suficient de rapid pentru a susține echipamente sensibile, cum ar fi dispozitivele medicale sau infrastructura IT.
- Port de intrare generator : Multe platforme de invertoare hibride includ o intrare AC dedicată pentru un generator diesel sau pe gaz, permițând sistemului să utilizeze puterea generatorului pentru a încărca bateriile sau a suplimenta alimentarea cu sarcină atunci când solarul și stocarea sunt ambele insuficiente.

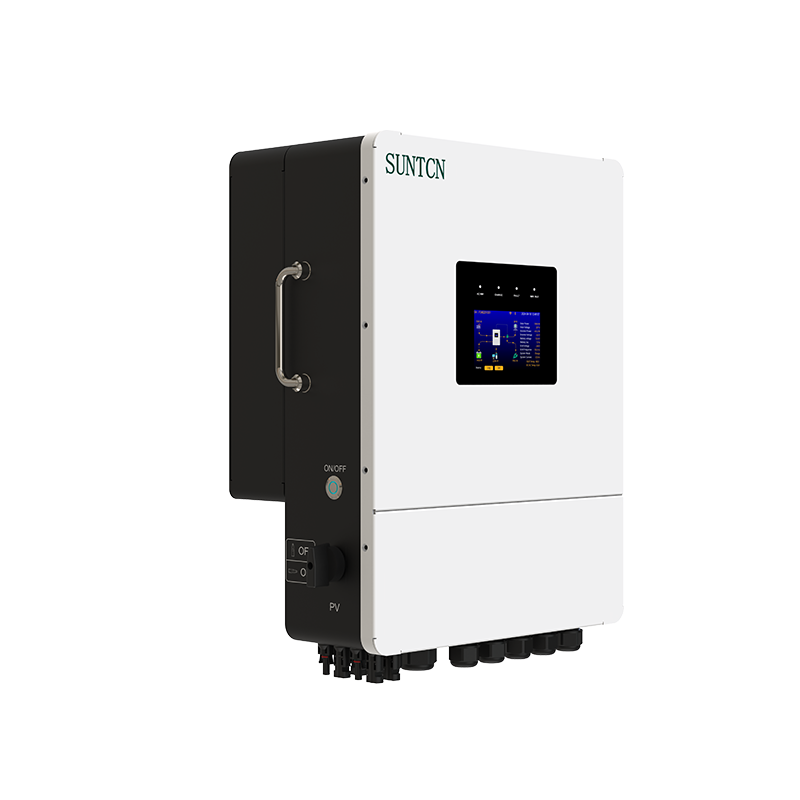

Invertorul hibrid SUNTCN integrează toate aceste căi într-un șasiu compact, de înaltă eficiență, permițând instalatorilor să conecteze PV, bateriile, rețeaua și generatoarele fără dispozitive de cuplare externe. Această arhitectură all-in-one reduce complexitatea instalării și numărul de componente - un avantaj cheie atât în refacerile rezidențiale, cât și în noile construcții comerciale.
Managementul fluxului de putere: logica de prioritizare explicată
Adevărata inteligență a unui invertor hibrid constă în algoritmul său de gestionare a energiei. platformele oferă moduri de operare configurabile care definesc ordinea preferințelor pentru modul în care este alimentată, stocată și exportată. Cele trei moduri comune sunt:
Modul prioritar solar
În acest mod, toată ieșirea solară disponibilă este utilizată pentru a alimenta sarcinile conectate. Orice surplus după îndeplinirea sarcinilor este direcționat pentru a încărca bateria. Odată ce bateria atinge plafonul configurat de stare de încărcare (SoC), excesul de energie solară este exportat în rețea sau redus în funcție de reglementările locale. Importul rețelei este declanșat numai atunci când producția solară și descărcarea bateriei împreună nu pot satisface cererea. Acest mod este ideal pentru maximizarea autoconsumului în medii cu tarif de alimentare (FiT) unde prețurile de export sunt scăzute.
Modul prioritar baterie
Aici, sistemul prioritizează descărcarea bateriei pentru a face față sarcinilor înainte de a extrage din rețea. Solar încă încarcă bateria în timpul zilei, dar logica de expediere este reglată pentru a maximiza utilizarea bateriei. Acest mod se potrivește structurilor tarifare pe timp de utilizare (TOU) în care energia electrică din rețea este semnificativ mai ieftină în orele de vârf. Bateria se încarcă ieftin peste noapte și se descarcă în timpul perioadelor de preț de vârf, producând reduceri substanțiale ale facturilor.
Modul de prioritate grilă
În modul de prioritate a rețelei, invertorul atrage în principal din rețea pentru a furniza sarcini și trece la baterie sau solar numai atunci când energia rețelei nu este disponibilă sau tarifele depășesc un prag stabilit. Acest mod este utilizat pe piețele cu tarife de alimentare ridicate, unde exportul solar este mai avantajos din punct de vedere economic decât autoconsumul sau în sistemele în care longevitatea bateriei este prioritară față de ciclul zilnic.
Compatibilitatea bateriei și dimensionarea pentru sistemele hibride
Alegerea chimiei și capacității bateriei are un impact direct asupra performanței generale a unui sistem de invertor hibrid. Fosfatul de fier de litiu (LiFePO4) a devenit chimia dominantă pentru aplicațiile rezidențiale și comerciale ușoare datorită duratei sale de viață (de obicei 3.000–6.000 de cicluri complete), stabilității termice și toleranței mari la adâncimea de descărcare (DoD) de până la 90–95%.
La dimensionarea bancului de baterii, variabilele cheie de echilibrat sunt:
- Profil zilnic de sarcină : Calculați consumul mediu zilnic de energie (kWh) și identificați perioadele de cerere de vârf care trebuie compensate din rețea.
- Cerința de autonomie : Pentru aplicații critice de rezervă, dimensionați bateria pentru a furniza sarcini esențiale timp de 8-12 ore fără aport solar.
- Rata de descărcare continuă a invertorului : Asigurați-vă că curentul de descărcare continuă al bateriei (rata C) este compatibil cu puterea de ieșire CA a invertorului pentru a evita blocajele în timpul evenimentelor cu sarcină mare.
- Extensibilitate : Selectați un invertor hibrid care acceptă extinderea capacității bateriei prin module de baterie paralele, permițând sistemului să se dezvolte pe măsură ce nevoile de energie cresc în timp.
| Chimia bateriei | Ciclul de viață | DoD maxim | Caz de utilizare tipic |
|---|---|---|---|
| LiFePO4 | 3.000–6.000 | 90–95% | Rezidențial, C&I, off-grid |
| NMC (Li-NMC) | 1.500–3.000 | 80–90% | Instalații cu spațiu limitat |
| plumb-acid (AGM) | 300–700 | 50% | Renovare cu costuri reduse/moștenire |
Integrarea generatorului: extinderea rezistenței sistemului hibrid
Pentru site-urile cu întreruperi frecvente ale rețelei sau cerințe ridicate de autonomie în afara rețelei, integrarea unui generator cu invertorul hibrid creează o arhitectură de rezervă robustă cu mai multe surse. Invertorul hibrid acționează ca controler principal, pornind automat generatorul atunci când SoC bateriei scade sub un prag definit și oprește-l odată ce bateria este suficient de reîncărcată - de obicei la 80% pentru a proteja durata de viață.
Un parametru cheie de configurare este limita curentului de încărcare a generatorului , care previne supraîncărcarea unui generator prin restricţionarea cantităţii de ieşire pe care o foloseşte invertorul pentru încărcarea bateriei, comparativ cu alimentarea cu sarcină. De exemplu, un generator de 5 kVA care funcționează la o capacitate de 80% (4 kW) poate aloca 2,5 kW sarcinilor și 1,5 kW încărcării bateriei, asigurându-se că generatorul funcționează la un factor de sarcină confortabil și eficient. Dimensionarea corectă a generatorului ar trebui să țină cont atât de sarcina combinată, cât și de cererea de încărcare pe care o poate prezenta simultan invertorul hibrid.
Monitorizare, înregistrare a datelor și management de la distanță
Un invertor hibrid fără monitorizare completă este o oportunitate ratată. Datele în timp real și istorice despre randamentul solar, starea de încărcare a bateriei, consumul de sarcină, importul/exportul rețelei și eficiența sistemului sunt esențiale pentru validarea performanței sistemului față de obiectivele de proiectare și pentru detectarea proactivă a defecțiunilor.
Platformele de vârf de invertoare hibride – inclusiv cele din gama de produse SUNTCN – oferă monitorizare conectată la cloud prin Wi-Fi sau comunicare RS485 Modbus către un data logger local, cu date accesibile printr-un portal web sau o aplicație mobilă. Măsurile cheie de monitorizat zilnic includ:
- Raportul de autoconsum : Procentul de generare solară consumată direct la fața locului (țintă: peste 70% în sisteme rezidențiale bine optimizate).
- Raportul de autosuficiență : Procentul din cererea totală de sarcină îndeplinită de energie solară și de baterie fără import de rețea (țintă: 60–80% în zonele cu latitudine medie, cu dimensionarea adecvată a bateriei).
- Numărarea ciclului bateriei și SoH : Urmărirea stării de sănătate permite planificarea proactivă a înlocuirii bateriei înainte ca degradarea capacității să afecteze serviciul.
- Curba randamentului invertorului : Comparați eficiența reală de ieșire cu eficiența nominală CEC sau UE pentru a identifica anomaliile care pot indica o problemă hardware.
Satisfacerea cererilor viitoare de energie cu o platforma hibrida scalabila
Unul dintre argumentele convingătoare pentru implementarea unui invertor hibrid astăzi este pregătirea pentru viitor. Cererea de energie la locațiile rezidențiale și comerciale este în creștere, determinată de încărcarea vehiculelor electrice, de pompele de căldură care înlocuiesc încălzirea cu gaz și de electrificarea proceselor industriale. Un sistem de invertor hibrid cu stocare extensibilă a bateriei, intrare PV multi-MPPT și compatibilitate cu generatorul poate absorbi aceste noi sarcini treptat, fără a necesita înlocuirea infrastructurii angro.
Operatorii de rețea oferă, de asemenea, tot mai mult programe de răspuns la cerere și centrale electrice virtuale (VPP) care recompensează gestionarea flexibilă a sarcinii. Platformele de invertoare hibride cu API deschisă sau capacitate de integrare VPP certificată permit proprietarilor de site să participe la aceste programe, generând venituri din energia stocată, oferind în același timp servicii de stabilitate a rețelei. Pe măsură ce politicile tarifare de alimentare evoluează la nivel global, această capacitate de a trece de la un exportator pasiv la un participant activ la rețea va fi un factor de diferențiere semnificativ pentru sistemele implementate astăzi.
Combinația dintre o matrice fotovoltaică bine proiectată, un banc de baterii dimensionat corespunzător și un invertor hibrid inteligent reprezintă calea practică și viabilă din punct de vedere economic către independența energetică pentru majoritatea utilizatorilor finali. Selectarea unei platforme cu management multi-sursă dovedit, eficiență ridicată dus-întors și capabilități puternice de monitorizare de la distanță asigură că sistemul continuă să ofere valoare cu mult peste perioada inițială de rambursare..
